Высокочастотный сварочный аппарат

Высокочастотные сварочные аппараты используются для производства сварных труб круглой, квадратной и прямоугольной формы. Аппараты данного типа устанавливаются на линии производства труб для сварки швов с открытым краем после формирования трубы из металлической полосы.

Процесс сварки является непрерывным и осуществляется звуковыми волнами высокой частотности (тепловая энергия), производительность достигает сотен футов в минуту. Волны высокой частотности концентрируются на открытых краях изготавливаемой трубы пока они не нагреваются до красного каления и не соединяются роликами в единый шов.

Состав

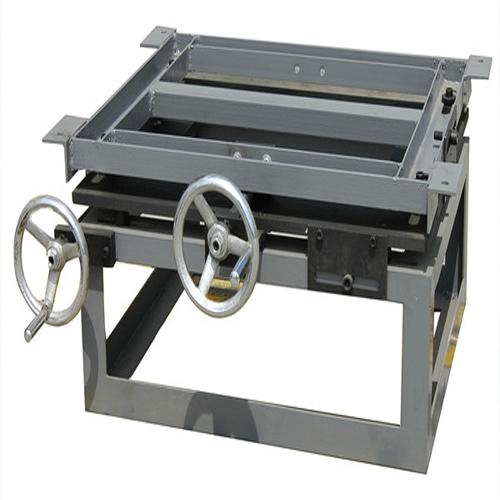

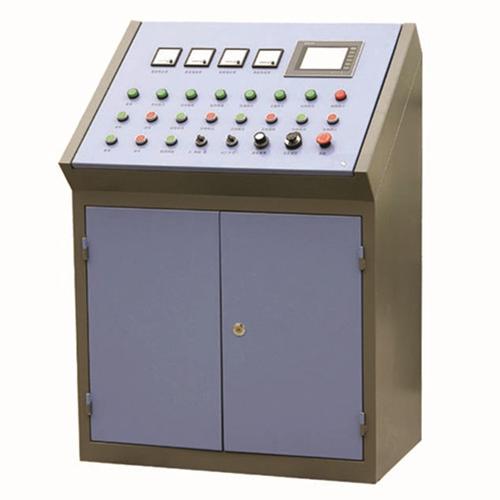

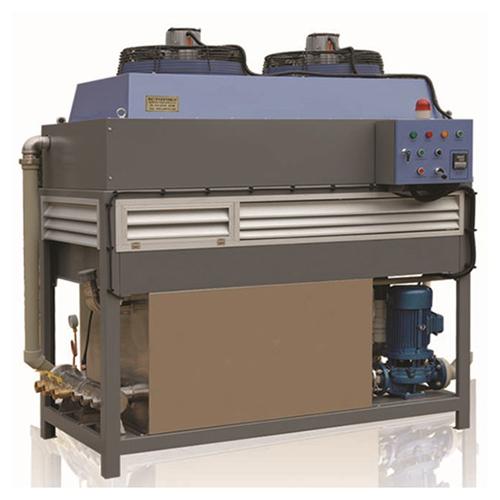

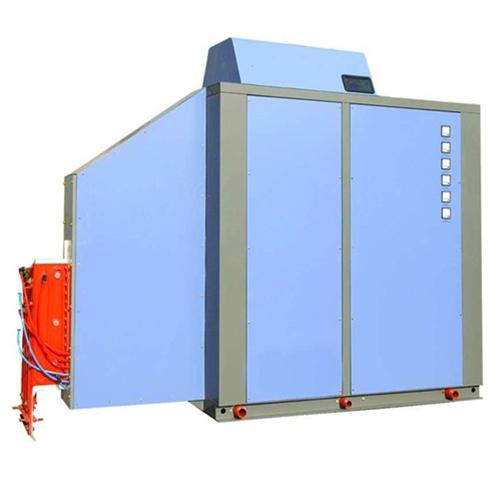

Высокочастотный сварочный аппарат состоит из регулирующего кабинета, инвертера, выходной отсек, соединительное оптическое волокно, система водяного охлаждения замкнутого цикла, пульт оператора, устройство механической настройки частоты.

Характеристики
  • Конструкция с простой электрической цепью обеспечивает простоту установки сварочного оборудования.
  • Низкий уровень шума и минимальное воздействие на окружающую среду.
  • Высокое давление отсутствует, поэтому сварочный аппарат абсолютно безопасен.
  • Эффективность использования сварочного аппарата составляет свыше 85%, за счет чего происходит экономия энергии и охлаждающей воды.
  • Высокая надежность и стабильность функционирования.
  • Легкость технического обслуживания. Пользователь может отремонтировать аппарат даже самостоятельно.
  • В случае использования необходимого оборудования сварочный аппарат может эксплуатироваться на проектной мощности.
  • Регулирующее устройство универсально и не требует настройки.
Основные параметры
Выходная мощность Мощность постоянного тока Модель Номинальное напряжение Номинальный ток Диапазон частоты Режим работы Диапазон
60 кВт 80 кВт GGP60-0.5-HC 450В 180A 450~500кГц Непрерывный Круглая труба: φ8~φ20мм
Толщина: 0.4~0. 7мм
100 кВт 120 кВт GGP100-0.45-HC 450В 270A 400~450 кГц Непрерывный Круглая труба: φ16~φ45мм
Толщина: 0.6~1.5мм
150 кВт 180 кВт GGP150-0.4-HC 450В 400A 350~400 кГц Непрерывный Круглая труба: φ20~φ50мм
Толщина: 0.8~2.0мм
200 кВт 240 кВт GGP200-0.35-HC 450В 530A 300~350 кГц Непрерывный Круглая труба: φ45~φ76мм
Толщина: 1.5~3.25мм
250 кВт 300 кВт GGP250-0.35-HC 450В 670A 300~350 кГц Непрерывный Круглая труба: φ45~φ89мм
Толщина: 1.5~4.0мм
300 кВт 360 кВт GGP300-0.35-HC 450В 800A 300~350 кГц Непрерывный Круглая труба: φ50~φ114мм
Квадратная труба: до 200×200мм
Толщина: 2.5~4.0мм
400 кВт 480 кВт GGP400-0.3-HC 450В 1070A 200~300 кГц Непрерывный Круглая труба: φ114~φ165мм
Квадратная труба: до 200×200мм
Толщина: 4.0~8.0мм
500 кВт 600 кВт GGP500-0.3-HC 450В 1330A 200~300 кГц Непрерывный Круглая труба: φ165~φ219мм
Квадратная труба: 200×200мм~300×300мм
Толщина: 4.0~10.0мм
600 кВт 720 кВт GGP600-0.3-HC 450В 1600A 200~300 кГц Непрерывный Круглая труба: φ219~φ273мм
Квадратная труба: 200×200мм~300×300мм
Толщина: 6.0~12.0мм
700 кВт 840 кВт GGP700-0.25-HC 450В 1870A 150~250кГц Непрерывный Круглая труба: φ219~φ325мм
Квадратная труба: 300×300мм~400×400мм
Толщина: 6.0~12.0мм
800кВт 960кВт GGP800-0.25-HC 450В 2130A 150~250кГц Непрерывный Круглая труба: φ273~φ406мм
Квадратная труба: 300×300мм~400×400мм
Толщина: 6.0~14.0мм
1000 кВт 1200 кВт GGP1000-0.25-HC 450В 2670A 150~250кГц Непрерывный Круглая труба: φ355~φ508мм
Квадратная труба: 300×300мм~500×500м
Толщина: 4.0~16.0мм
1200 кВт 1440кВт GGP1200-0.25-HC 450В 3200A 150~250кГц Непрерывный Круглая труба: φ325~φ610мм
Квадратная труба: 300×300мм~500×500мм
Толщина: 4.0~20.0мм
