Станки отрезные для холодной резки металлов

Станки отрезные для холодной резки металлов отличаются высокой точностью в пределах ±1.0мм. Они подходят для обработки объектов из углеродистой или нержавеющей стали. Края готовых труб получаются идеально гладкими и ровными. В нашем ассортименте представлено два вида отрезных станков.

Отрезной станокОрбитальный отрезной станок
Диаметр трубы 6 – 168 ммДиаметр трубы 60 - 660 мм
Толщина стенок0.3 - 6 ммТолщина стенок2.5 - 22 мм
Рабочая скорость60 - 120 м/минРабочая скорость30- 50 м/мин

Из выше приведенной таблицы видно, что стандартный отрезной станок в большей степени подходит для резки труб небольшого диаметра. Орбитальные отрезные станки мы рекомендуем для резки труб большого диаметра.

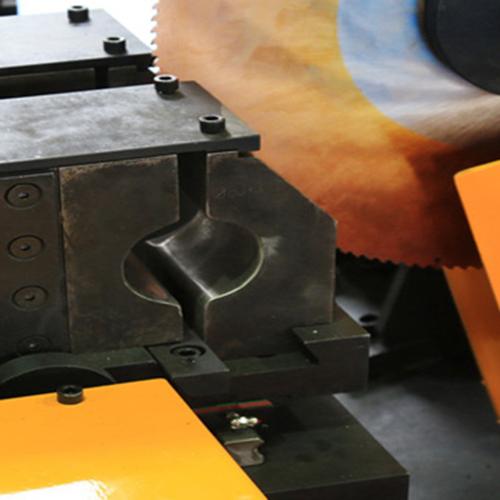

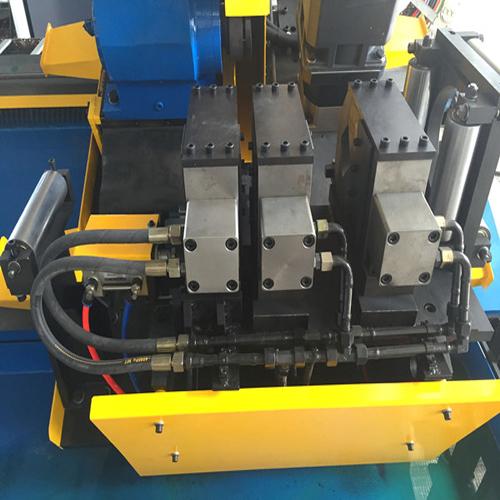

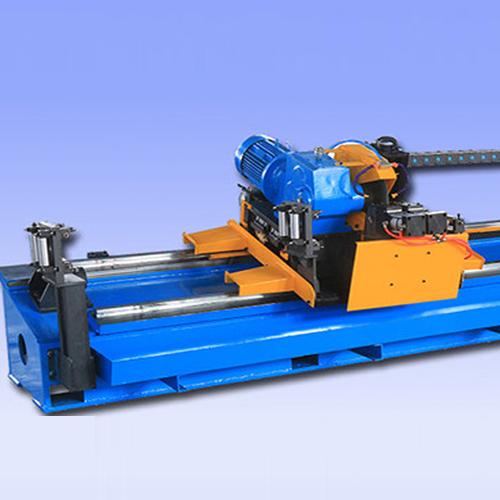

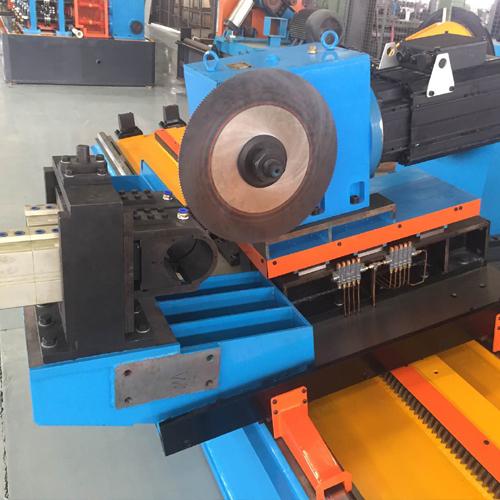

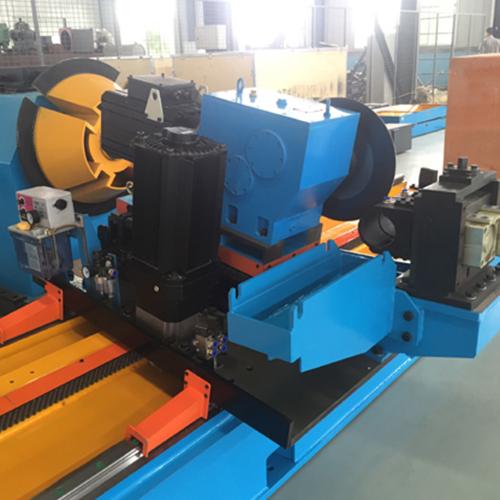

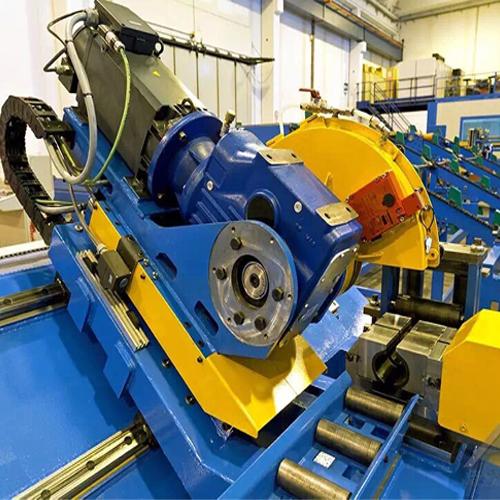

Холодная резка металла отрезным станком
Характеристики:
  • Полностью автоматизированное функционирование (Серводвигатель: Siemens/Yaskawa).
  • Сенсорный экран LCD.
  • Высокая скорость и точность резки.
  • Острое и гладкое лезвие.

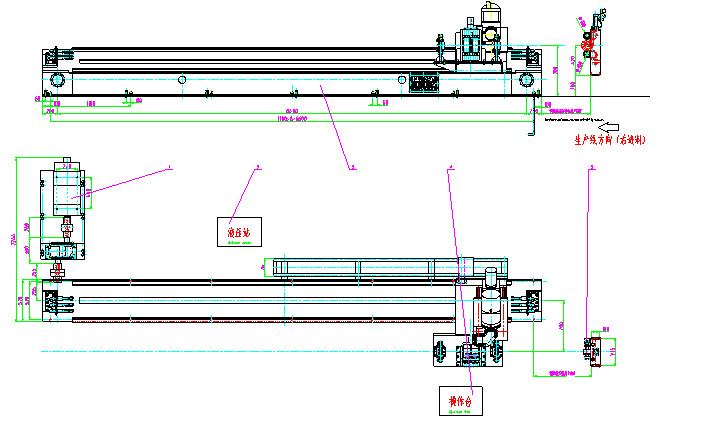

Design Drawing
Перечень моделей:
Модель Внешний диаметр трубы (мм) Толщина (мм) Макс. скорость (м/мин)
Φ25 Φ6-30 0.3-2.0 120
Φ32 Φ8-38 0.3-2.0 120
Φ50 Φ20-63.5 0.6-2.5 100
Φ76 Φ25-76 0.8-3.0 100
Φ89 Φ25-105 0.8-4.0 80
Φ114 Φ50-130 1.2-5.0 60
Φ168 Φ80-168 2.0-6.0 60

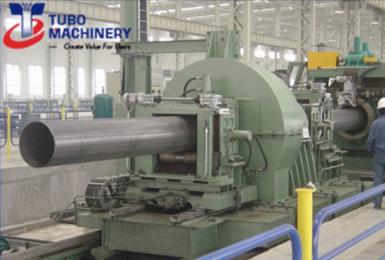

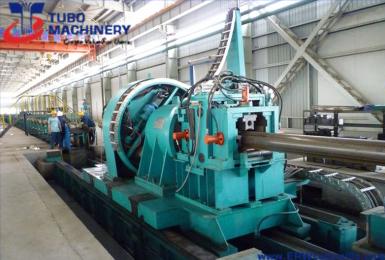

Орбитальный отрезной станок

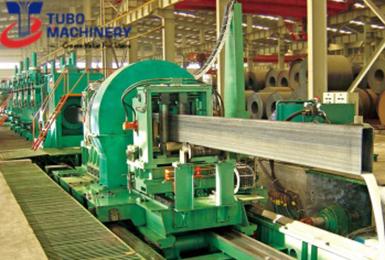

Орбитальные отрезные станки применяются для резки толстых труб большого диаметра из различных материалов. Это могут быть как круглые, так и квадратные или прямоугольные трубы из стали холодного формования, Q235-345, J55, X42-80, N80 и т.д.

Орбитальные отрезные станки управляются автоматически (также доступно ручное управление). В основе лежит технология холодной резки двумя вращающимися фрезерными резцами. Получающийся в результате край отличается ровностью и гладкостью. Таким образом, не требуется вторичная зачистка, сокращаются трудовые и финансовые затраты.

Современное механическое оборудование снабжено передовой системой управления Siemens, которая обеспечивает исключительную точность, стабильность функционирования без поломок и отличный результат.

Характеристики:
  • Резка двумя лезвиями
    Двойное лезвие контролируется в режиме управления R-θ. Стоимость двух небольших лезвий составляет лишь половину стоимости одного стандартного лезвия.
  • Лезвия с тремя стружкодробильными зубьями
    В данной станке используются лезвия с тремя стружкодробильными зубьями, отличающимися высокой прочностью и жесткостью. Такие лезвия подходят для резки рифленых труб и высокопрочных сварных труб. При этом, срок службы данного вида лезвий вдвое длиннее, чем у обыкновенных лезвий.
  • Поточная резка, отличное качество, высокая эффективность и стабильность процесса.

Мы предлагаем лучшее оборудование для резки стальных труб для наших клиентов по всему миру. У нас Вы можете подобрать устройство, идеально подходящее под ваши требования, исходя из диаметра труб, толщины стенок, значений скорости, параметров серводвигателя и программного обеспечения.

Перечень моделей:
Модель Внешний диаметр трубы(мм) Толщина(мм) Длина(м) Допуск по длине (мм) Скорость резки (м/мин)
CS-165 ф60-ф165 2.5-7.0 5-12 ≤±3 Макс.50
CS-219 ф89-ф219 3.5-7.0 6-12 ≤±3 Макс.40
CS-273 ф114-ф273 4.0-10.0 6-12 ≤±3 Макс.40
CS-325 ф165-ф325 5.0-12.7 6-12 ≤±3 Макс.35
CS-377 ф165-ф377 5.0-12.7 6-15 ≤±3 Макс.35
CS-406 ф165-ф406 5.0-14.0 6-15 ≤±3 Макс.35
CS-426 ф165-ф426 5.0-16.0 6-15 ≤±3 Макс.35
CS-508 ф165-ф508 5.0-16.0 6-18 ≤±3 Макс.35
CS-630 ф219-ф630 6.0-16.0 6-18 ≤±3 Макс.30
CS-660 ф219-ф660 8.0-22.0 6-18 ≤±3 Макс.30
