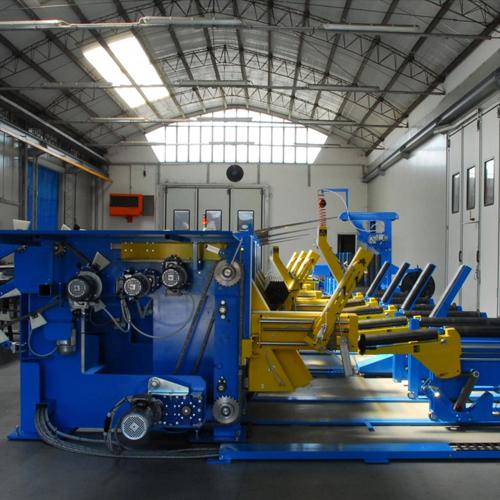

Автоматическая упаковочная система

Автоматическая упаковочная система предназначена для укомплектования, укладки стальных труб и последующей их обвязки. Оборудование отличается стабильностью функционирования, отсутствием необходимости использовать ручной труд, низким уровнем шума и защитой продукции от повреждения во время транспортировки. Линия упаковки позволит вам повысить производительность и качество вашей продукции. Вместе с тем, наше оборудование является экономичным и безопасным.

Характеристики:
  • Автоматическая укладка и упаковка
  • Защита поверхности от повреждений
  • Сокращение затрат и интенсивности ручного труда
  • Низкий уровень шума
Серии продукции:
  • Автоматическая упаковочная система для круглых труб
  • Автоматическая упаковочная система для квадратных и прямоугольных труб
  • Автоматическая упаковочная система для круглых, квадратных и прямоугольных труб
  • Автоматическая упаковочная система для оцинкованных труб
  • Автоматическая упаковочная система для труб из углеродистой стали
  • Автоматический штабелер
  • Автоматическая обвязочная машина
Технические операции:

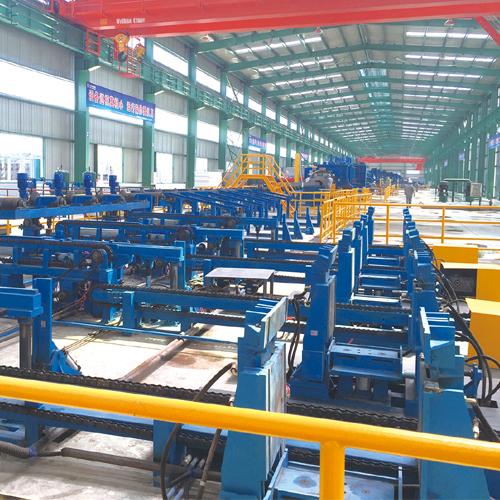

    Трубы доставляются в зону упаковки по выпускному рольгангу:

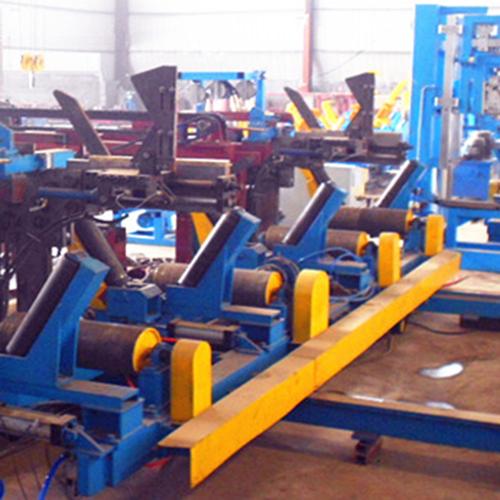

  • Загрузка труб в упаковочную систему:
    С помощью поворотного устройства трубы поступают к цепному конвейеру, а затем перемещаются в зону подсчета.
  • Подсчет и укладка труб:
    Возможно предварительное выставление настроек количества труб в одной связке в зависимости от их размера. Система направляет заказ машине для подсчета труб, после чего трубы укладываются в установленном количестве. После этого устройство для сбора опускается и происходит загрузка труб для последующей транспортировки. Загруженная продукция выравнивается с помощью специального выравнивающего устройства.
  • Транспортировка к месту обвязки:
    Связка труб транспортируется к месту обвязки, после чего устройство для сбора возвращается в первоначальное положение в ожидании следующей партии.

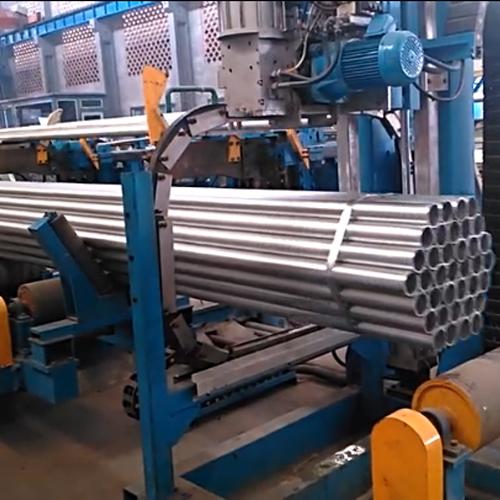

  • Автоматическая стреппинг-машина:
    Подвесная автоматическая стреппинг-машина шаг за шагом обвязывает каждый комплект труб. Сначала устройство опускается вниз, чтобы закрепить верхний слой с нижним. Направляющий канал ленты закрывается и упаковывающая головка выпускает ленту, концы которой соединяются, завязываются, загибаются и обрезаются. Направляющий канал ленты открывается, и головка возвращается в исходное положение, после чего она готова к связке следующей партии.
    Перевязанные трубы партия за партией поступают в зону хранения с помощью специального транспортного устройства.
  • Хранение:
    В зоне хранения может располагаться три комплекта труб, которые затем перемещаются в зону готовой продукции грузоподъемным краном.
    Циклическое повторение: весь процесс регулируется промышленной системой ПЛК, с помощью которой осуществляется ручной и автоматический контроль всех основных процессов.
