Линия для производства сварных труб

Круглой, квадратной, прямоугольной формы

Линия для производства сварных труб 32-102мм

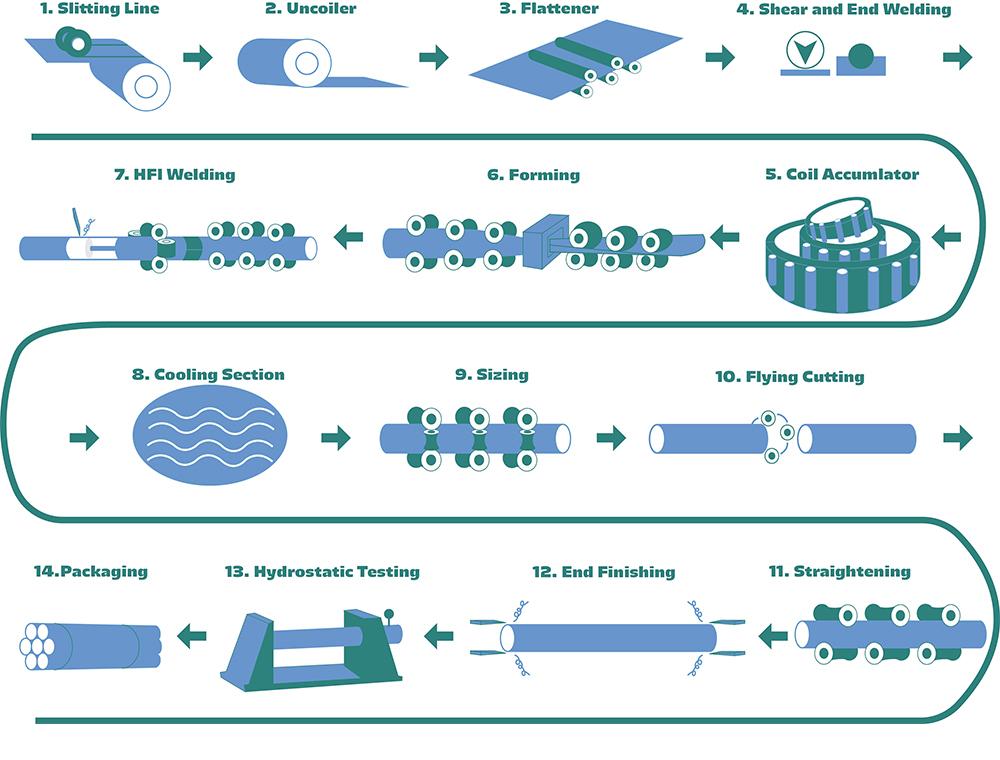

Процесс производства:

Рулон стали→→Двуплечий разматыватель→→Нарезка, обрезка концов и сварка →→Накопитель рулонов→→Формирование (Выравнивающее устройство + Главный двигатель + Формирующее устройство + Направляющее устройство + Аппарат высокочастотной индукционной сварки + Отжимной вал) →→Зачистка→→Водяное охлаждение→→Калибровка и рихтовка→→ Резка отрезным станком →→Конвейер→→Упаковка→→Складское хранение

Линия для производства сварных труб 32-102мм

Основные технические параметры:

Производительность
Круглая труба	32мм – 102мм
Квадратные и прямоугольные трубы	2525 - 8078(100*60)мм
Толщина стенок	0.8 - 4.0мм (круглая труба) 0.8 - 3.0мм(квадратная труба)
Скорость	Max. 90м/мин
Длина труб	6м – 12м
Характеристики стальной ленты
Материал	Низкоуглеродистая сталь, Q235, Q195
Внутренний диаметр рулона	460 – 510 мм
Внешний диаметр рулона	Макс. 1800мм
Ширина ленты	100мм – 320мм
Толщина ленты	0.8мм – 4.0мм
Максимальный вес рулона	3500кг
Электричество
Динамическая мощность	380В, 3-фазная, 50Гц (в зависимости от используемого оборудования)
Управляющая мощность	220В, однофазная, 50 Гц
Номинальная мощность электричества: около 200кВт
Водяное охлаждение
Резервуар высокочастотной аппаратуры	25 м³
Резервуар для циркуляции охлаждающей воды	25 м³
Сжатый воздух
Давление	0.4мПа
Расход	0.8м³/ч
Скорость: Макс. 100м/мин
Общие размеры производственной линии: 60м X 6м (Д X Ш)

Каждая производственная линия старательно разработана согласно требованиям клиента. Наша основная задача заключается в том, чтобы предложить клиенту оптимальное техническое решение.

Сообщите нам, если вас интересует дополнительная информация.
