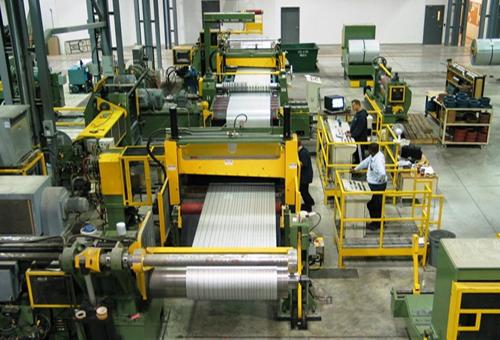

Линия продольной резки металла (1.0-6.0) мм, (2.0-8.0) мм, (3.0-10.0) мм

Линии продольной резки металла используются для нарезки полос рулонной стали средней толщины на несколько узких полос определенного размера. Полученные полосы, как правило, скручиваются в рулоны, из которых изготавливают сварные трубы, холоднокатаные профили и прессованные изделия.
Линии продольной резки представляют собой высокоточные продольно-резательные станки с возможностью быстрой замены инструментов для резательного и натяжного устройства и разматывателя.

Мы предлагаем три модели линий продольной резки рулонной стали средней толщины:
Линия продольной резки металла (1.0-6.0) мм×1600мм
Линия продольной резки металла (2.0-8.0) мм×1800мм
Линия продольной резки металла (3.0-10.0) мм×2000мм
Процесс:

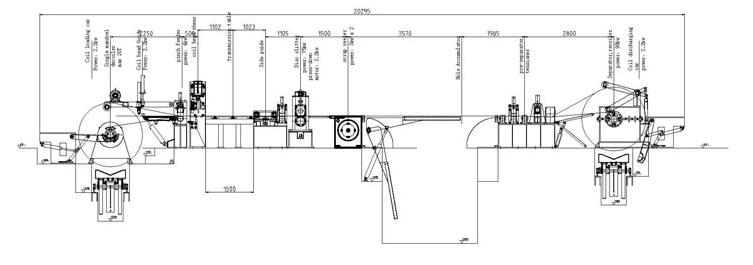

Загрузка рулона — Размотка двойным разматывателем барабанного типа — Загрузка торцов и сгребание— Стягивание двухфланцевым роликом/выравнивание пятивалковой вальцовкой — Обрезка краев----Спиральный накопитель 1 — Выравнивание ленты----Срезание диска — Навивка металлолома в рулон — Спиральный накопитель 2 — Пресепаратор / Натяжитель — Отделение, размотка — Выгрузка рулона — Гидравлическое регулирование — Электрическое регулирование

Технические параметры:
Модель (1.0-6.0)мм×1600мм (2.0-8.0)мм×1800мм (3.0-10.0)мм×2000мм
Сырьевой материал HRC, CRC, GI, ST37, ST52, S235, S355 HRC, CRC, GI HRC, CRC, GI, ST37, ST52, S235, S355
Предел текучести Max. 235мПа Max. 235 мПа Max. 235 мПа
Толщина материала 2.0~8.0мм 1.0~6.0мм 3.0~10.0мм
Ширина резки 600~1800мм 600~1600мм 800~2000мм
Двигатель линии резки 132кВт Электродвигатель постоянного тока 110 кВт Электродвигатель постоянного тока 160 кВт Электродвигатель постоянного тока
Ножевой вал 280 x 1650мм Ф260 x 1650мм 300 x 2050мм
Число полос Макс.20 полос Макс.20 полос Макс.20 полос
Двигатель разматывателя 160кВт Электродвигатель постоянного тока 132 кВт Электродвигатель постоянного тока 200 кВт Электродвигатель постоянного тока
Скорость Макс.100 м/мин Макс.100 м/мин Макс.70м/мин
Вес рулона 30,000кг 30,000 кг 35,000 кг
Мин. ширина резки 40мм 40мм 60мм
Общая мощность 300кВт 250 кВт 400 кВт

Каждая производственная линия старательно разработана и изготовлена согласно требованиям заказчика, чтобы добиться максимального соответствия его нуждам.
Свяжитесь с нами, чтобы узнать больше информации о нашей продукции.

Преимущества и характеристики:

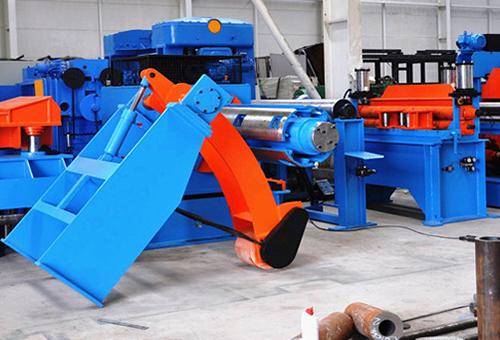

  • Рулоны стали средней толщины обычно весят около 30 тонн. Для их обработки используются двойные разматыватели барабанного типа. Такие разматыватели бывают трех видов и подходят для рулонов, внутренний диаметр которых составляет Φ508мм, Φ610мм или Φ760мм. Кроме того, для рулонов другого диаметра (Φ480-800мм) возможно использование двухконусных разматывателей.
  • В зависимости от толщины рулонов, скорости резки и других факторов может использоваться один или два накопителя. Каждый накопитель устанавливается за линией продольной резки перед натяжным устройством.
  • Мы подбираем материал и разрабатываем дизайн линии продольной резки в зависимости от перечня необходимых функций и требований к твердости.

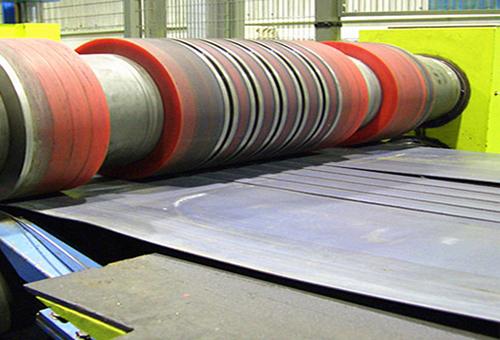

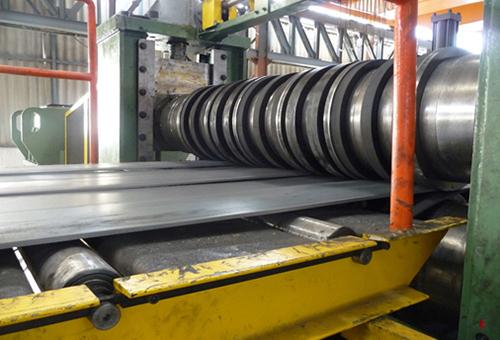

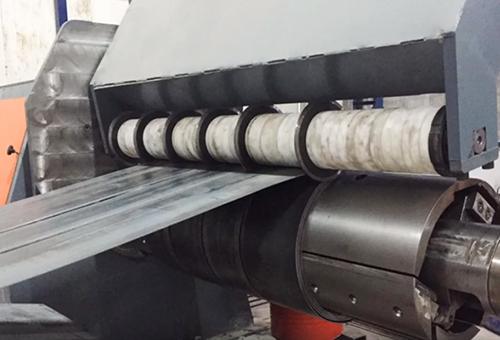

  • Для изготовления режущих ножей используется только лучший материал и максимально точные дисковые ножи, разделители и резиновые кольца. Готовая продукция получается гладкой и ровной. Искривление продольной кромки листового материала составляет ±0.10мм/м. Нож не прилипает. Точность ширины резки варьируется в пределах +/-0.05мм.
  • В разматывателе отходов встроен моментный двигатель, обеспечивающий точность и синхронность размотки.
  • Мы рекомендуем двойную линию продольной резки для удобства замены ножей и непрерывного использования оборудования. В то время как одна продольно-резательная машина используется, пользователь может заменить нож второй машины.
  • Двойные прижимные ролики последовательного действия, установлены за каждым накопителем для предотвращения падения режущей головки в отверстие во время загрузки материала.
  • Гидравлические разделители рулонов и прижимные крепежи установлены в разматывателе. Придавите плотно разматывающий блок, и крепежи будут автоматически перемещаться с увеличением диаметра рулона.
