Линия продольной резки металла (4.0-16.0) мм×2200мм

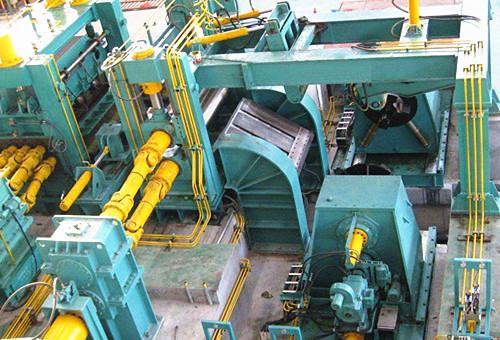

Линии продольной резки металла данного типа используются для нарезки полос толстой рулонной стали на несколько узких полос определенного размера. Линия состоит из загрузочного устройства, двойного разматывателя барабанного типа, направляющей головки портального типа, зажимного устройства, двойное роликовое зажимное загрузочное устройство, выравниватель с пятью валками, торцевая фреза, роликовый стол, центральное центровочное устройство, дисковый нож, лентопротяжный механизм для отходов, спиральный накопитель, пресепаратор, натяжной механизм, сепаратор портального типа, прижимной ролик, разматыватель, разгрузочное устройство, гидравлическая система управления, электронная система управления.

Толщина полосы: (3~12) мм, (4-16) мм, (5~20) мм;
Ширина полосы: 500-1800мм, 800~2000мм или 1000~2200мм.

Загрузка рулона — Размотка двойным разматывателем барабанного типа — Загрузка торцов и сгребание— Стягивание двухфланцевым роликом/выравнивание пятивалковой вальцовкой — Обрезка краев----Спиральный накопитель 1 — Выравнивание ленты----Срезание диска — Навивка металлолома в рулон — Спиральный накопитель 2 — Пресепаратор / Натяжитель — Отделение, размотка — Выгрузка рулона — Гидравлическое регулирование — Электрическое регулирование

Каждая производственная линия старательно разработана и изготовлена согласно требованиям заказчика, чтобы добиться максимального соответствия его нуждам. Свяжитесь с нами, чтобы узнать больше информации о нашей продукции.

• Прочность и твердость крайне важны для линий продольной резки толстой рулонной стали. В ходе разработки дизайна оборудования мы принимаем во внимание тип и вес используемого клиентом материала. Для обеспечения стабильности функционирования оборудования в конструкции линии резки используется направляющая головки портального типа, зажимной механизм, двухкорпусный разматыватель отходов, пятивалковый натяжной механизм, прижимное портальное устройство, отделители и другие детали и механизмы.
• Двойной разматыватель барабанного типа выдерживает рулоны весом 35-40 т.
• Загрузочное устройство для рулонов снабжено опорной платформой с двумя поворотными валами по краям. Один вал прочно удерживает большой рулон, а другой предназначен для загрузки рулонов в двухконусный разматыватель. Валы поворачиваются синхронно с барабаном разматывателя.
• Прочность роликов и валов растет с увеличением толщины стальных полос.
• Двухкорпусные намотчики отходов приводятся в движение двумя моментными двигателями и двумя редукторами скорости.
• Пятивалковый отскакивающий натяжитель отличается особой прочностью, за счет чего обеспечивается стабильности и необходимая сила натяжения во время размотки материала.
• Выталкиватель рулона разматывателя выталкивает готовый рулон для последующей перезарядки.
• Двигатели переменного тока и редукторы скорости приводят в движение захватный загрузчик, пятивалковый выравниватель, пятивалковый натяжной механизм, а двигатели постоянного тока и редукторы - резательный механизм и разматыватель.
• Электрическое управление осуществляется при помощи контролера скорости Eurotherm 590 и системы ПЛК.
